Руководство пользователя

Для добавления в систему мониторинга нового объекта выполните следующие шаги:

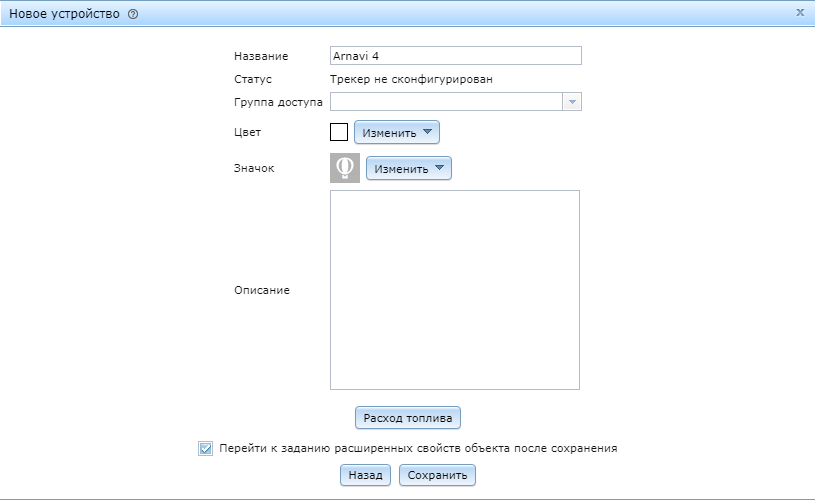

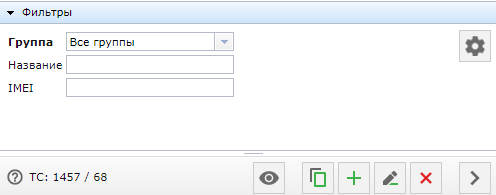

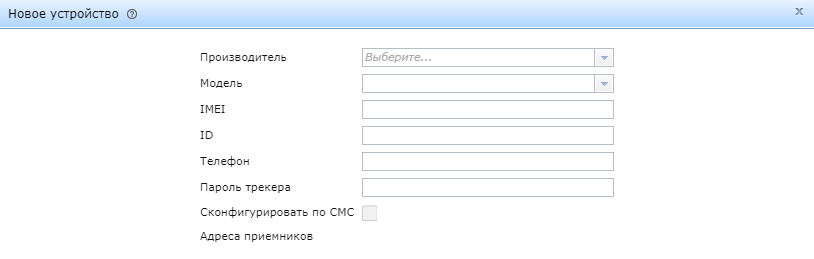

• В рабочей панели в разделе Объекты нажмите на кнопку . Откроется диалоговое окно Новое устройство.
• Выберите производителя и модель вашего устройства и заполните все последующие поля, затем нажмите Далее.
• Задайте название для вашего устройства, определите группу доступа, выберите цвет трека и значок, добавьте описание.
• При необходимости вы также можете установить нормативный расход топлива и задать расход топлива на работу дополнительного оборудования, нажав на Расход топлива. В окне Расход топлива вы можете включить обнаружение сливов и заправок и указать требуемые параметры для работы алгоритмов. Позднее расход топлива можно настроить на вкладке Расход топлива в окне редактирования объекта (подробнее информация представлена в подразделе Расход топлива).
• Если вы хотите продолжить настройку свойств создаваемого объекта, нажмите кнопку Сохранить в окне Новое устройство.
• Если вы хотите завершить процесс добавления нового объекта мониторинга, снимите флажок в поле Перейти к заданию расширенных свойств объекта после сохранения. В этом случае после нажатия кнопки Сохранить окно создания объекта закроется, и объект мониторинга появится в списке устройств в рабочей панели Объекты, в группе, которую вы указали.

Для изменения данных объекта мониторинга выполните следующие шаги:

• В рабочей панели Объекты в списке устройств выберите устройство, которые вы хотите изменить.

• Нажмите на кнопку .

  Откроется диалоговое окно, в котором вы сможете изменить объект.


• Внесите желаемые изменения.
• Нажмите Сохранить.

Диалоговое окно редактирования также можно открыть, нажав на кнопку в строке соответствующего объекта.

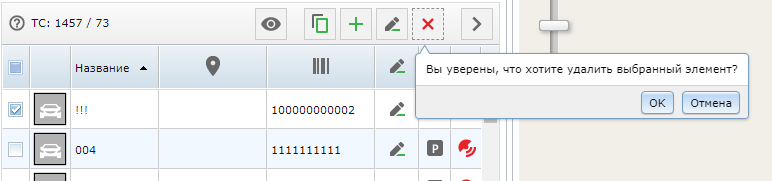

Для удаления объектов из системы выполните следующие шаги:

• В разделе Объекты рабочей панели в списке устройств отметьте флажками объекты, которые вы хотите удалить.
• Нажмите на кнопку
• Нажмите ОК.

Примечание: Операции добавления, редактирования и удаления объектов доступны пользователям с правом «Объекты: редактирование».

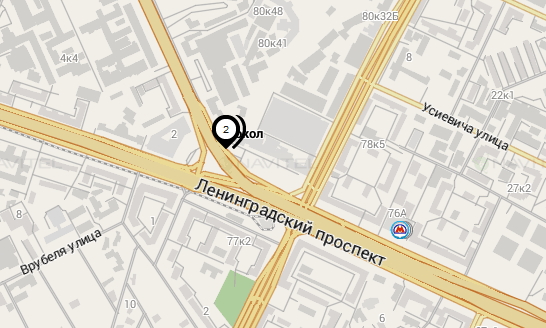

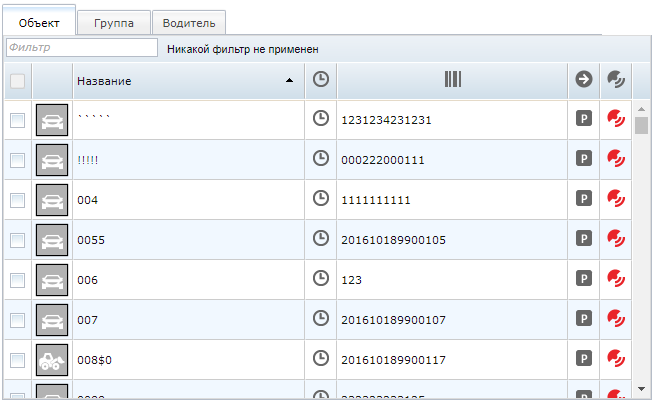

Программа предусматривает отображение всех объектов из списка на карте без установки для них флажков в списке в левой части окна. Для этого нажмите на кнопку Показать все объекты на карте (). При работе с мелким масштабом карты в месте скопления нескольких объектов будет отображаться значок с общим количеством объектов.

По умолчанию по каждому из объектов в списке представлена информация о его названии объекта и цвете его трека. Кроме того, в колонках может быть представлена дополнительная информация о статусах объектов (информация о добавлении колонок в список объектов представлена в подразделе Видимость колонок).

Статусы в колонках отображаются в виде специальных иконок. Наведите курсор мыши на иконку, чтобы получить описание статуса, которому она соответствует.

При наведении на индикатор Актуальность появляется всплывающая подсказка, в которой отображается время, когда была определена самая последняя позиция объекта. При отсутствии данных от трекера отображается надпись «Нет данных».

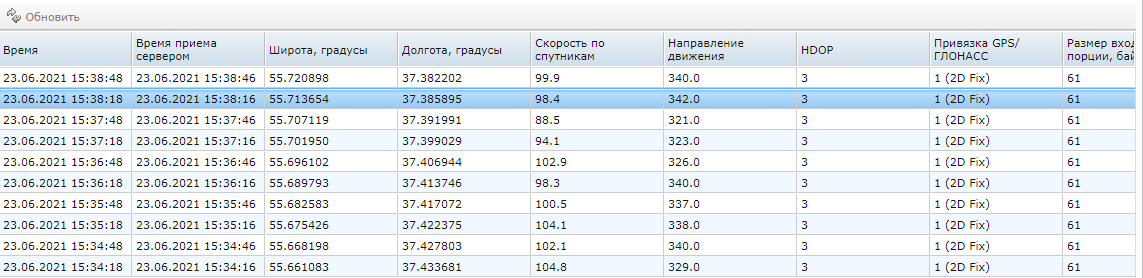

Примечание: время отображается с учетом текущего часового пояса браузера, на котором запущено клиентское приложение, и совпадает со значением поля Время вкладки История.

В зависимости от времени последней актуальной позиции ОМ индикатор Актуальность () может быть одного из 5 цветов:

• серый – нет данных (данные ни разу не поступали);
• зеленый – позиция ОМ определена не более 5 минут назад;
• желтый – позиция определена не более 1 часа назад;
• оранжевый – позиция определена не более 24 часов назад;
• красный – позиция определена более 24 часов назад.

При наведении на индикатор Состояние движения появляется всплывающая подсказка, которая отображает состояние движения ОМ и время получения данных, если последняя позиция ОМ определена более 5 минут назад.

Состояния движения ОМ обозначаются следующим образом:

• – объект движется;
• – объект движется, зажигание включено;
• – объект стоит;
• – объект стоит, зажигание включено;
• – объект стоял (если данные об объекте обновлены более часа назад);

При наведении на индикатор Состояние соединения появляется всплывающая подсказка, в которой отображается время получения сервером последней позиции ОМ. При отсутствии данных от трекера отображается надпись «Нет данных».

Примечание: время отображается с учетом текущего часового пояса браузера, на котором запущено клиентское приложение, и совпадает со значением поля Время приема сервером вкладки История.

В зависимости от времени получения сервером последней актуальной позиции ОМ индикатор Состояние соединения может быть одного из 5 цветов:

• серый – нет данных (данные ни разу не поступали);
• зеленый – данные о позиции ОМ поступили не более 5 минут назад;
• желтый – данные поступили не более 1 часа назад;
• оранжевый – данные поступили не более 24 часов назад;
• красный – данные поступили более 24 часов назад.

При наведении на индикатор Спутники отображается информация о состоянии определения позиции.

Если положение определено, отображается значок , а также данные о количестве спутников, по которым определена позиция ОМ.

Если спутники недоступны, отображается значок .

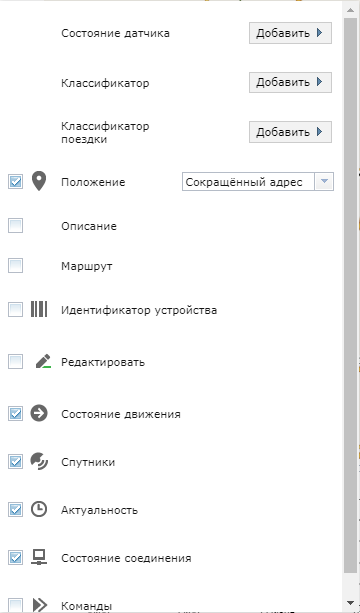

Вы можете определить, какие колонки должны отображаться в таблице. Для этого нажмите кнопку вызова дополнительного меню () над списком объектов, затем в дополнительном меню кнопку Настройки ().

Для добавления колонки в список объектов установите флажок для этой колонки в открывшемся списке.

Чтобы удалить колонку из списка объектов, снимите флажок с колонки.

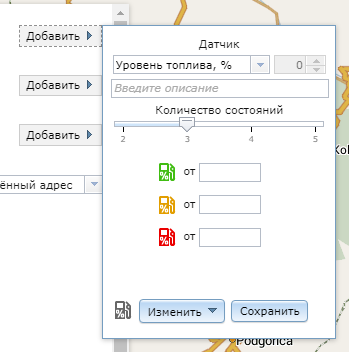

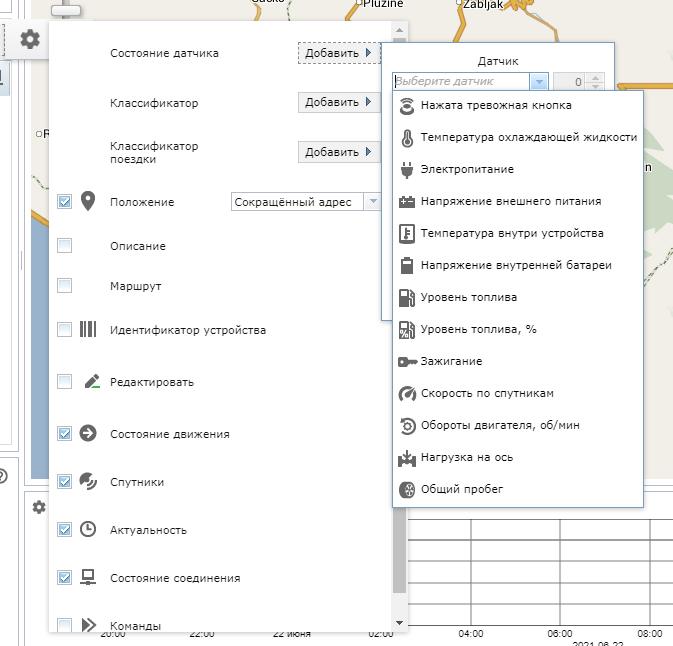

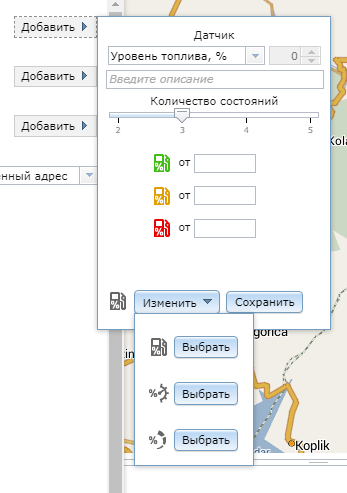

Статусы, используемые в программе по умолчанию, могут быть дополнены пользовательскими статусами. Чтобы добавить дополнительные колонки с пользовательскими статусами в раздел Объекты, выполните следующие действия:

• В разделе Объекты рабочей панели нажмите кнопку вызова дополнительного меню () над списком объектов, затем кнопку Настройки (), в поле Состояние датчика выберите Добавить.
• Выберите датчик, на основании данных которого будет функционировать создаваемый статус.
• Если доступно, укажите количество отображаемых состояний датчика, а для каждого состояния укажите значение, при котором оно должно вступить в силу.

Вы также можете изменить иконку статуса. Для этого в окне добавления датчика нажмите кнопку Изменить и выберите подходящую иконку.

Чтобы изменить пользовательский статус, созданный ранее, в разделе Объекты рабочей панели нажмите кнопку вызова дополнительного меню , в дополнительном меню выберите Настройки, затем нажмите кнопку . для редактируемого статуса. Откроется окно редактирования, в котором вы можете изменить количество состояний и их значения, а также изменить иконку, используемую при отображении статуса и сопутствующих ему состояний в колонках раздела Объекты. Внесите изменения и нажмите кнопку Сохранить.

Для удаления пользовательского статуса в разделе Объекты рабочей панели нажмите кнопку , затем в дополнительном меню нажмите кнопку напротив удаляемого статуса и подтвердите удаление.

Для отключения отображения колонки статуса в разделе Объекты рабочей панели нажмите кнопку затем в дополнительном меню снимите флажок со статуса, который вы хотите отключить.

Ниже описаны параметры, которые можно задавать или редактировать для объекта мониторинга.

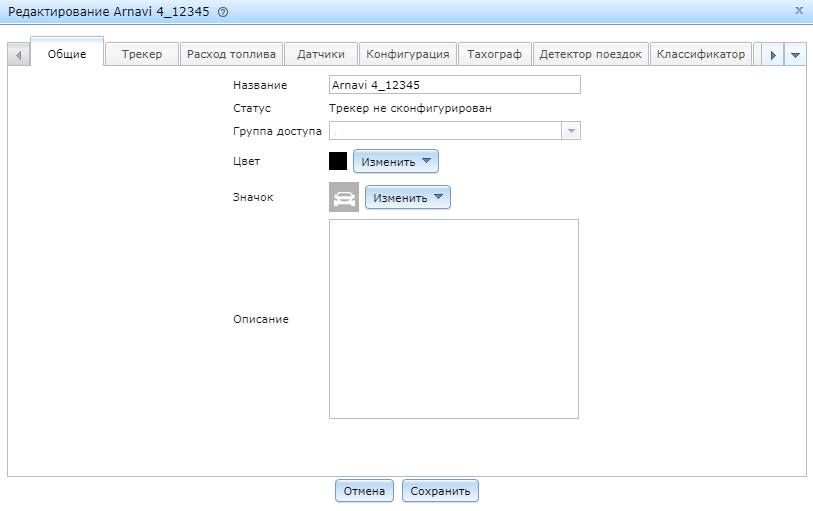

В окне редактирования объекта мониторинга выберите вкладку Общие.

При необходимости измените название вашего объекта мониторинга, определите группу доступа, выберите цвет трека и значок, добавьте описание. Для сохранения данных после их изменения нажмите кнопку Сохранить.

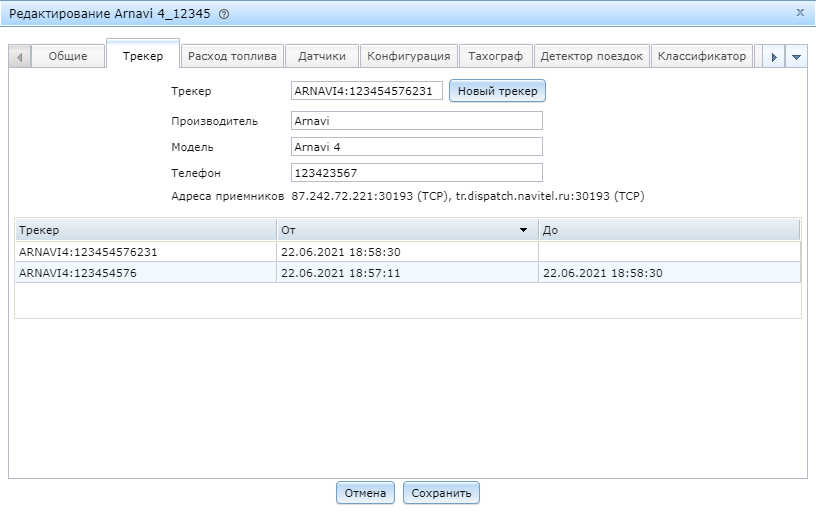

В программе реализована возможность заменять трекеры на объектах мониторинга и редактировать данные у существующих.

Для внесения информации о новом трекере в разделе Объекты рабочей панели выберите устройство, на котором производится замена, нажмите на кнопку .

В открывшемся окне редактирования объекта мониторинга выберите вкладку Трекер, нажмите на кнопку Новый трекер рядом с названием действующего.

Внесите данные нового трекера и нажмите кнопку Сохранить трекер.

При замене SIM-карты на трекере выберите устройство, на котором производится замена, нажмите на кнопку . В открывшемся окне редактирования объекта мониторинга выберите вкладку Трекер. Внесите новые данные и нажмите кнопку Сохранить.

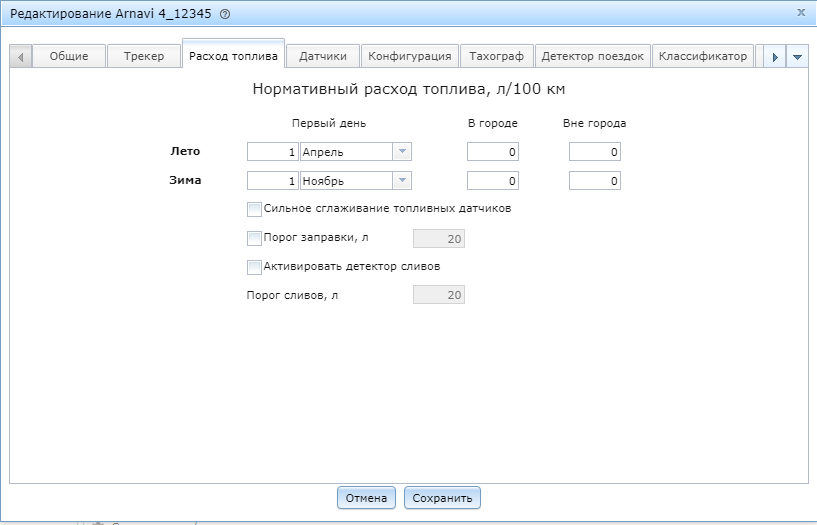

В программе можно установить нормативный расход топлива в зависимости от времени года и от нахождения ОМ в городе и вне города. В окне Расход топлива вы можете включить обнаружение сливов, а также указать пороговые значения для сливов и заправок.

Для настройки работы подключенных к трекеру датчиков выполните следующие действия:

• В рабочей панели Объекты выберите объект мониторинга, затем нажмите .

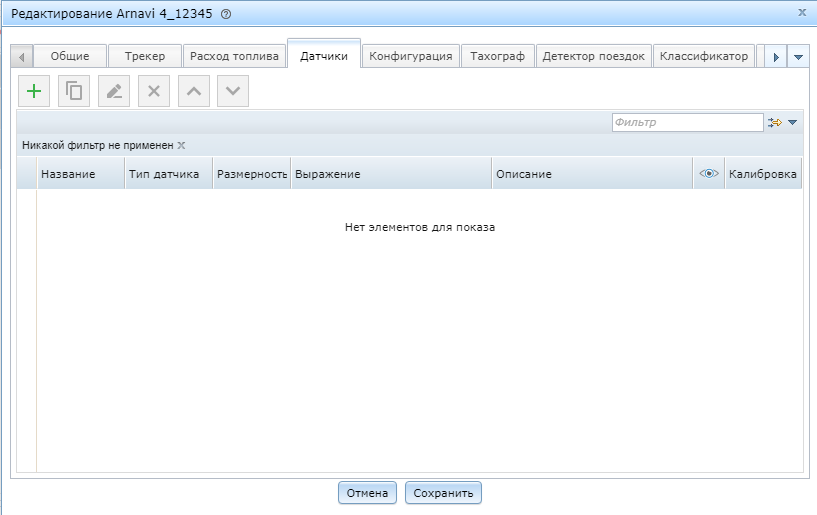

• Перейдите на вкладку Датчики.
• Нажмите

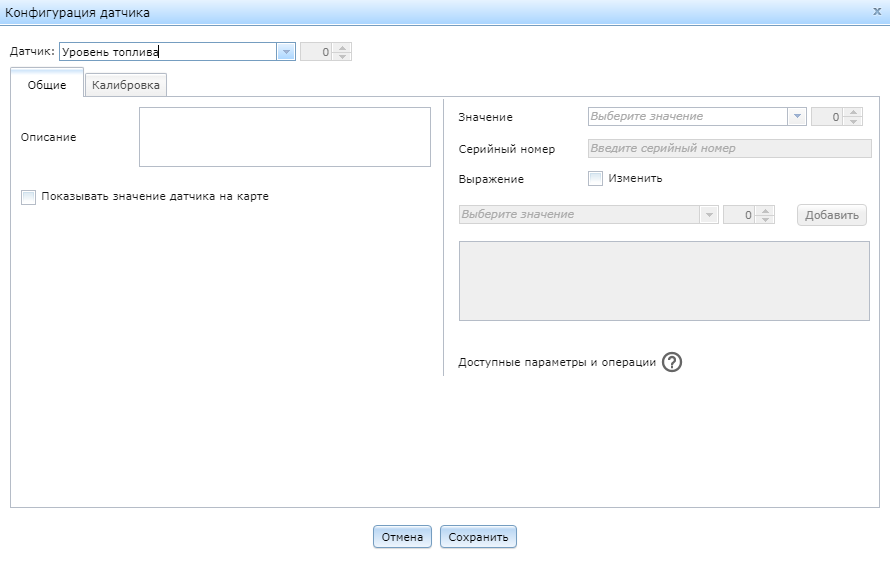

  Откроется диалоговое окно Конфигурация датчика.
• В поле Датчик выберите из списка тип настраиваемого датчика.
• В поле Значение укажите вход трекера, который используется для подключения датчика.
• Чтобы добавить датчик, нажмите кнопку Сохранить.

При выборе некоторых датчиков, таких как «Зажигание» или «Нажата тревожная кнопка», в окне Конфигурация датчика дополнительно появляется поле Текстовые значения датчиков.

После настройки информация с датчиков отображается в детализированном окне истории.

В таблице ниже перечислены основные типы датчиков и выполняемые ими функции.

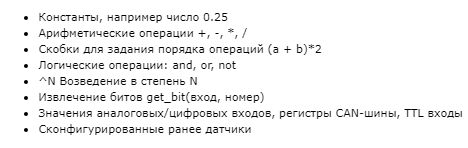

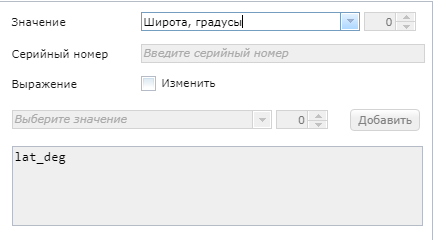

Выбрав в поле Датчик тип «Дополнительный датчик», вы увидите два новых поля слева на вкладке Общие – Название и Тип датчика. В первое поле можно ввести произвольное название для нового датчика, а второе содержит то, что раньше содержало поле Датчик вверху, с добавлением типа «Произвольный датчик».

При выборе значения датчика из списка в правой части окна программы его буквенное обозначение отображается в поле Выражение.

Поставив флажок в поле Изменить, вы получите возможность редактировать это выражение. Для этого по очереди выберите нужные значения и нажмите Добавить. Нажав на вопросительный знак справа от надписи «Доступные параметры и операции», вы увидите список параметров, символов, а также арифметических и логических операций, которые помогут вам создавать собственные выражения.

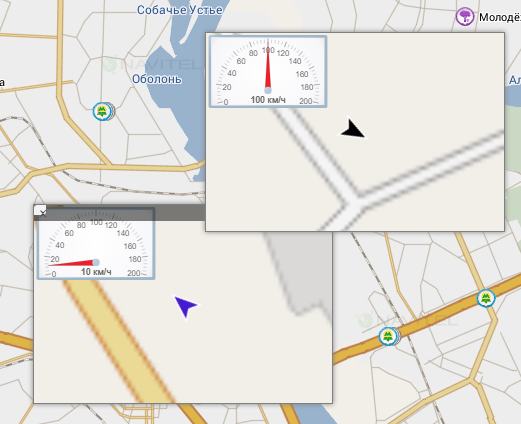

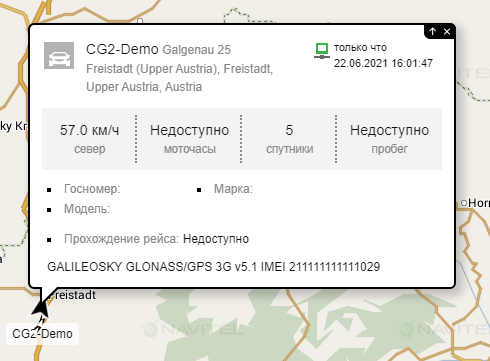

Установка флажка в поле Показывать значение датчика на карте позволяет видеть данные по датчику в окне, которое открывается при нажатии на объект на карте. Также флажок может быть установлен в колонке Показывать () на вкладке Датчики в окне редактирования объекта.

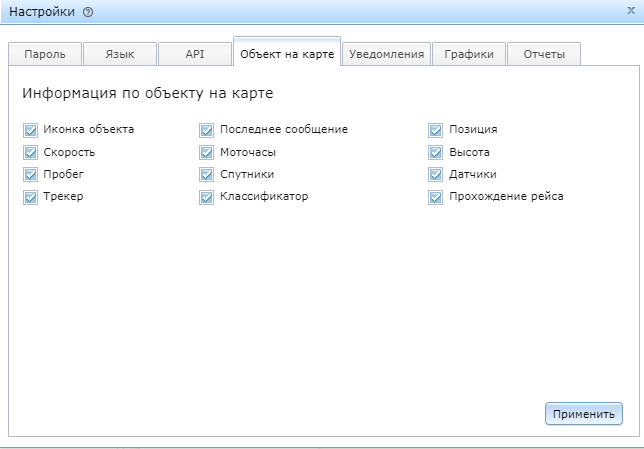

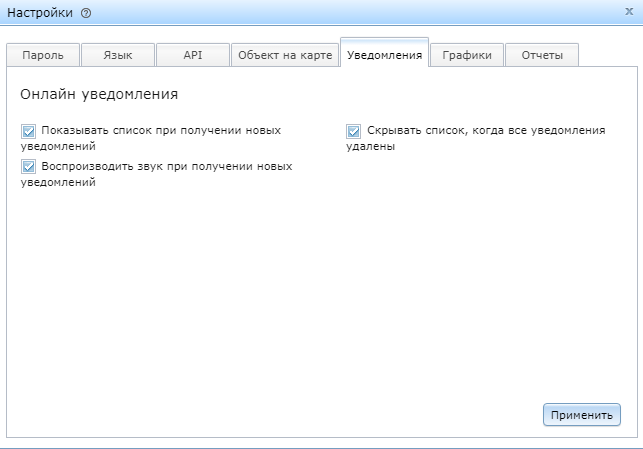

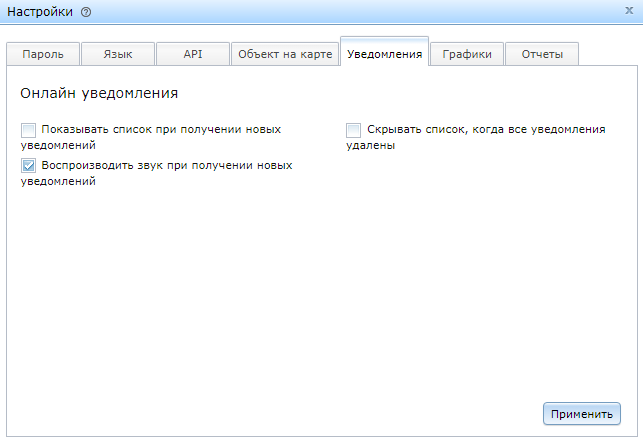

Примечание: Для отображения значений датчиков в окне объекта на карте необходимо установить флажок в поле Датчики на вкладке Объект на карте в окне настроек программы.

Примечание: порядок настройки датчиков очень важен!

Обратите внимание на то, что единицы измерения указаны в названии: произвольные датчики не имеют собственных единиц измерения.

Для получения информации с тахографа выполните следующие действия:

• Во время создания или изменения свойств объекта откройте вкладку Тахограф.



• В зависимости от типа установленного тахографа, выполните одну из последовательностей действий:

  В случае если тахограф содержит информацию только об одном водителе:

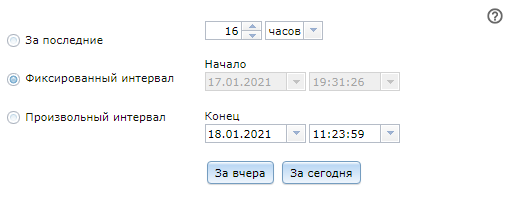

  • Установите интервал времени, за который должна быть представлена информация.
  • Нажмите Обновить список и выберите подходящую опцию для выгрузки информации: выгрузить всю информацию с тахографа или выгрузить отдельный файл.

  Если тахограф предусматривает возможность сохранения данных о нескольких водителях:

  • Нажмите Добавить код и укажите код водителя.
  • Установите интервал времени, за который должна быть представлена информация.
  • Нажмите Обновить список и выберите подходящую опцию для выгрузки информации: выгрузить всю информацию с тахографа или выгрузить отдельный файл.
  • Повторите действия для выгрузки информации о других водителях.

В программе Навител Мониторинг возможно изменять способ определения начала и окончания движения объекта мониторинга. Способ определения влияет на условия срабатывания таких уведомлений, как, например, «Остановка» или «Начало движения», а также на отчёты.

Чтобы настроить способ определения движения объекта, выполните шаги:

• Во время создания или изменения свойств объекта откройте вкладку Детектор поездок.



• В блоке Поездки в выпадающем списке Способ определения выберите подходящий способ определения движения:

  • по скорости;
  • по расстоянию;
  • по датчику зажигания;
  • по одометру;
  • не определять.

  При выборе способа определения движения руководствуйтесь доступными датчиками на объекте мониторинга. Если способ определения не выбран, по умолчанию считается, что объект мониторинга находится в движении, если поступают данные о его перемещении.

  Далее необходимо выполнить настройку интерпретирования данных. Это позволит программе различать поездки, стоянки и остановки. Для этого укажите значения для параметров, доступных для выбранного способа детекции.

  В таблице ниже представлены описания всех доступных на данный момент параметров.

  Параметр	Описание
  Минимальное количество спутников	Указание минимального количества спутников, при котором показатели скорости должны считаться достоверными.
  Минимальное расстояние поездки	Указание минимального расстояния, пройденного объектом мониторинга, при котором считается, что объект находится в состоянии движения.
  Максимальное расстояние стоянки	В этом параметре указывается расстояние, которое объект мониторинга должен проехать, чтобы считалось, что из состояния стоянки он перешел в состояние движения.
  Минимальное время поездки	Указание минимального времени поездки, при котором считается, что объект находится в состоянии движения.
  Минимальное время стоянки	В этом параметре указывается время, которое объект должен находиться на месте, чтобы считать это стоянкой (а не остановкой).
  Минимальная скорость	Указание минимального значения скорости, при котором считается, что объект находится в состоянии движения.
  Извещать о простое более, мин	Указание значения, превышение которого при стоянке будет считаться простоем

• В блоке Пробег в выпадающем списке Способ определения выберите подходящий способ определения пробега:

  • не определять;
  • по положению в поездках;
  • по одометру.

  Выбор способа определения пробега влияет на:

  • возможность расчета ТО по пробегу;
  • возможность учета расхода топлива по пробегу;
  • отображение данных о пробеге в отчетах;
  • отображение в разделе История информации о пробеге ОМ.

  При выборе способа определения По положению в поездках внесите данные о текущем пробеге.


• Нажмите Сохранить.

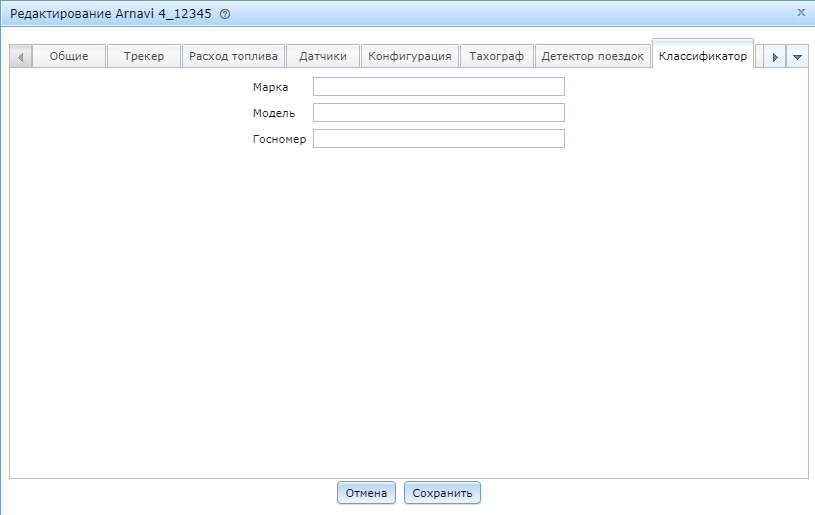

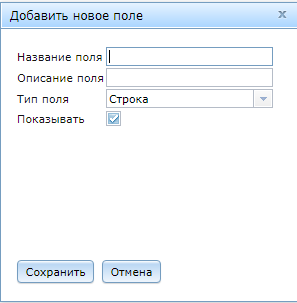

На данной вкладке могут быть внесены дополнительные данные о марке и модели автомобиля, а также его госномер. Выберите интересующий объект, нажмите , в открывшемся окне выберите вкладку Классификатор, внесите дополнительные данные и нажмите кнопку Сохранить.

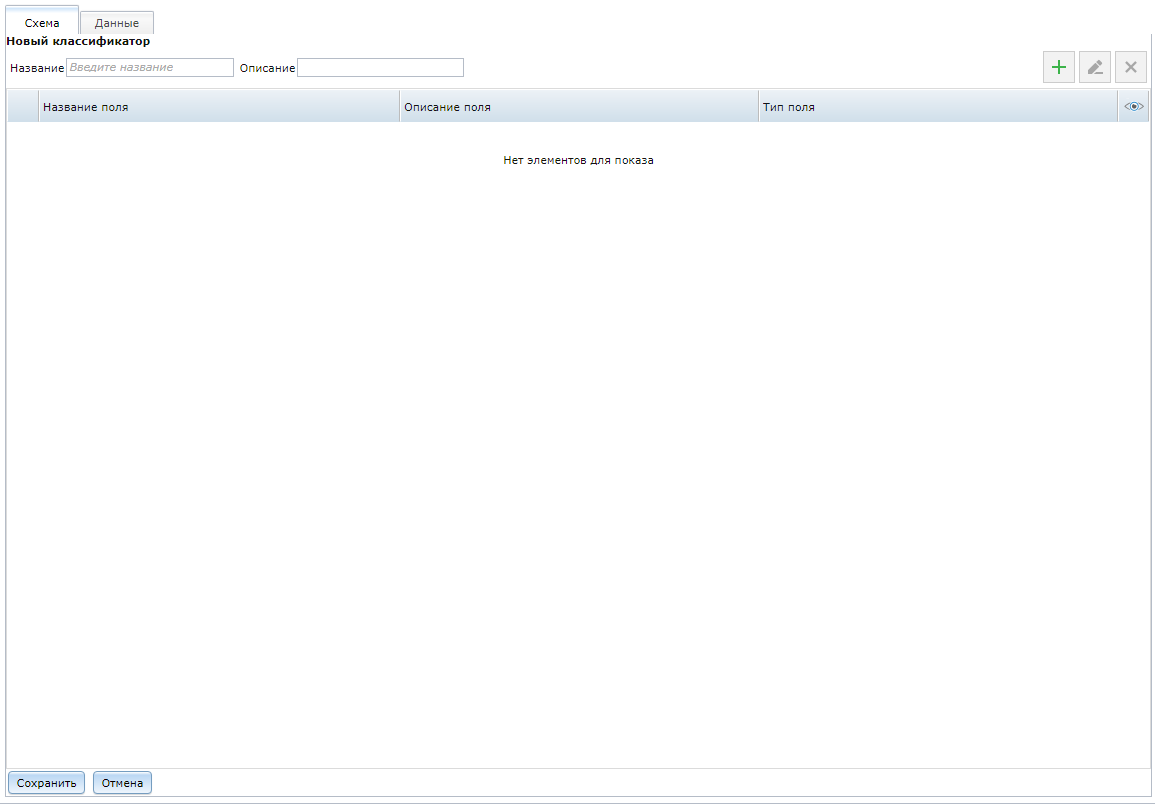

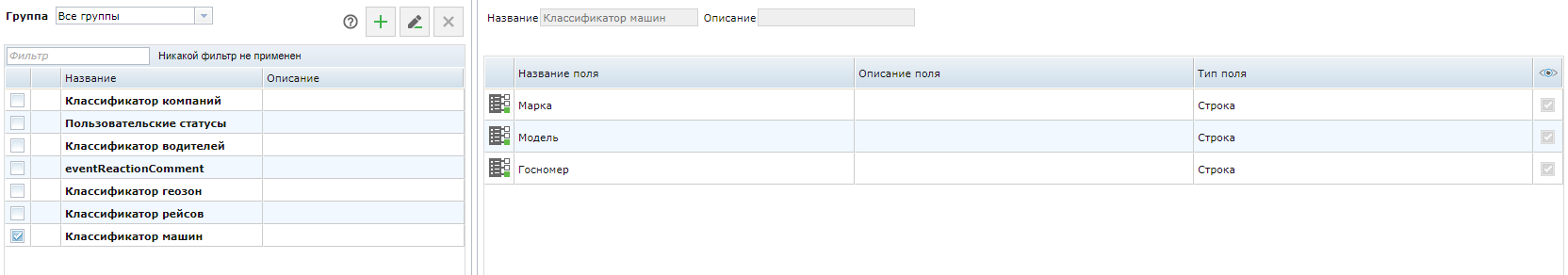

Необходимый набор дополнительных полей задается в рамках группы в классификаторе Классификатор машин.

Команда – сообщение определенного формата, отправляемое на трекер. При помощи команд можно выполнять действия над трекером и получать от него данные.

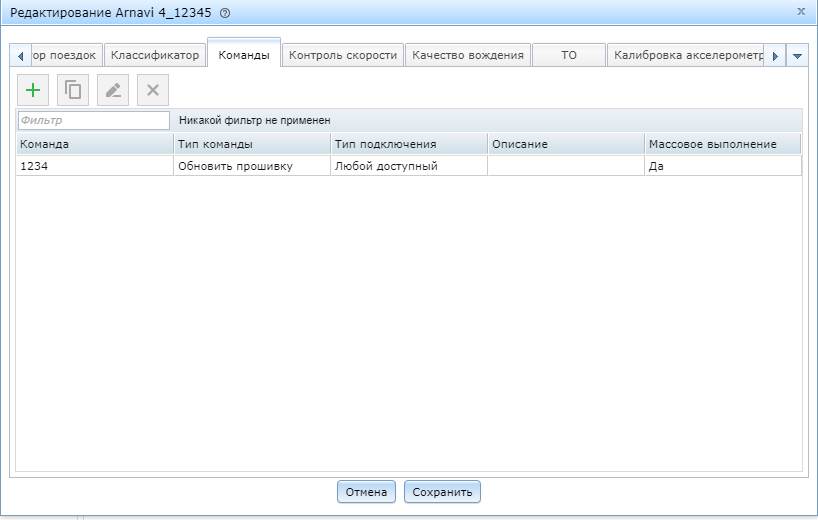

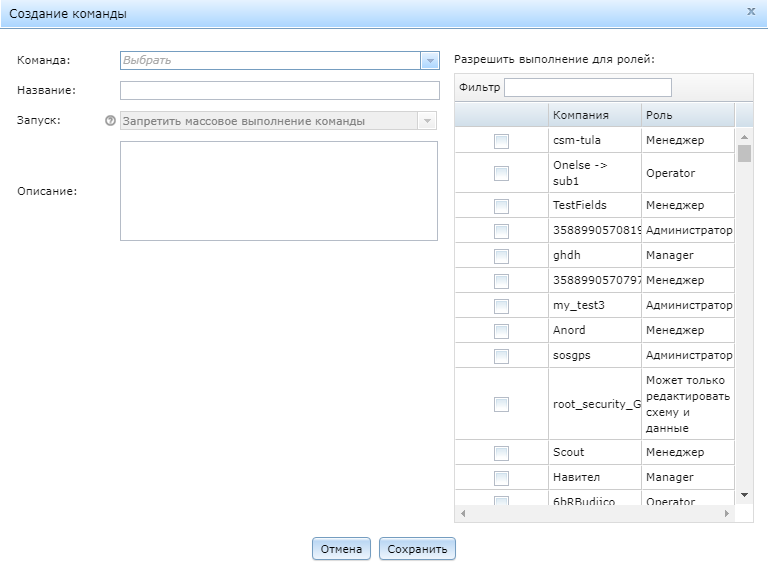

Для добавления команды перейдите в окно редактирования свойств объекта, выберите вкладку Команды и нажмите .

В поле Команда выберите из выпадающего списка нужную команду. Набор доступных команд зависит от протокола, по которому работает трекер. Заполните поле Название, при необходимости добавьте описание в соответствующем поле.

В поле Запуск задайте разрешение на выполнение данной команды для объекта в массовом режиме, если это необходимо.

В правой части окна программы отметьте роли пользователей в компаниях, которые могут осуществлять запуск команды. Для поиска по определенной компании или роли в поле Фильтр введите искомое значение. Очистите поле Фильтр, чтобы показать все доступные варианты.

Для сохранения команды нажмите кнопку Сохранить.

При добавлении некоторых команд потребуется внести данные в добавочные поля.

Чтобы копировать созданную ранее команду, найдите её в списке, затем нажмите кнопку .

Для редактирования команды выделите ее в списке, нажмите , внесите необходимые правки и нажмите кнопку Сохранить.

Чтобы удалить созданную команду, нажмите кнопку .

Для выполнения одной из команд, доступных для трекера, найдите нужный объект в рабочей панели в разделе Объекты и нажмите кнопку напротив его названия.

Примечание: Колонка «Команды» должна быть видима.

Отображение значка серым цветом означает, что команды для данного ОМ не добавлены.

Нажмите на название нужной вам команды.

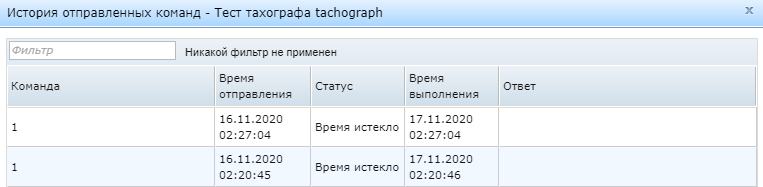

В открывшемся окне отобразится история отправленных команд.

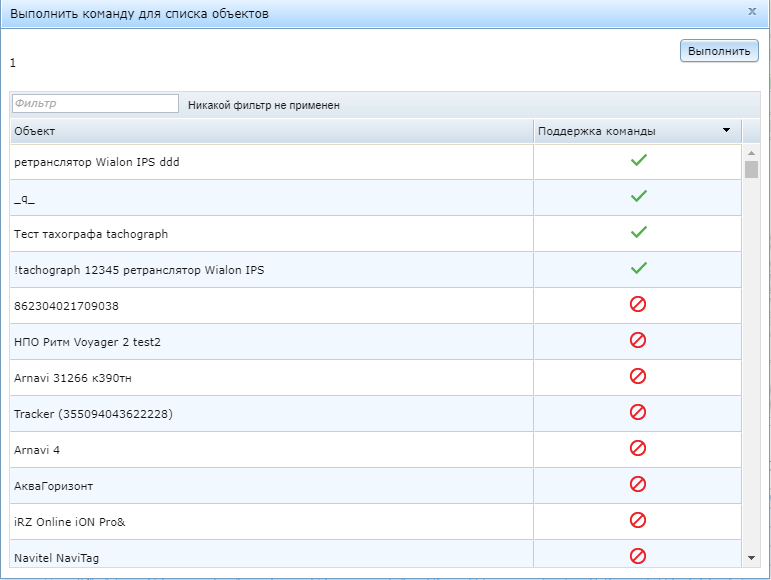

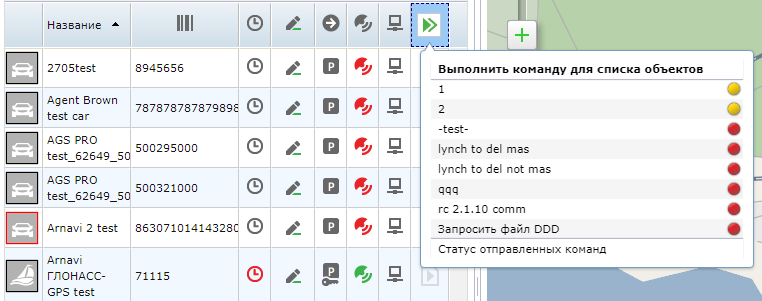

Для массового выполнения команды для списка объектов в рабочей панели раздела Объекты нажмите кнопку и выберите в списке нужную команду.

В списке рядом с названием команд показывается возможность выполнения этих команд объектами мониторинга:

• зеленая точка отображается напротив команд, выполнение которых возможно всеми объектами мониторинга;
• желтая точка напротив команд, выполнение которых возможно не всеми объектами мониторинга;
• красная точка напротив тех команд, выполнение которых поддерживается только одним объектом.

После выбора команды в открывшемся окне отобразится полный список объектов. Если команда не поддерживается объектом, напротив нее отображается значок . Если выполнение команды объектом возможно, отображается значок .

Нажмите кнопку Выполнить. Откроется окно, в котором отобразятся все объекты, для которых выполняется заданная вами команда, время её отправления, статус и время выполнения. Используя кнопки и , можно просматривать отправленные ранее массовые команды.

Примечание: для того чтобы команды могли выполняться в массовом режиме, они должны иметь одинаковое название и тип.

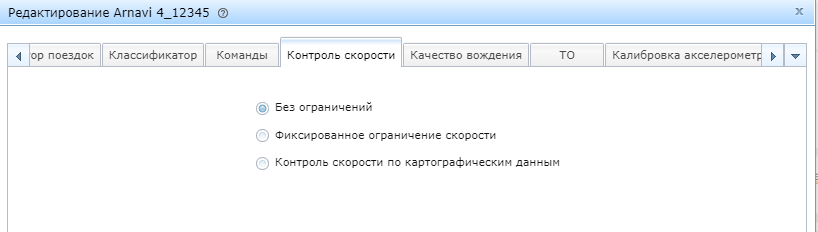

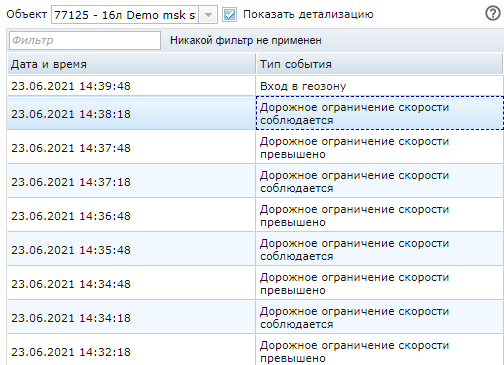

Объекту мониторинга можно задать ограничения по скорости, которые будут отображаться на карте событиями и добавляться в отчет.

Для этого перейдите в окно редактирования свойств объекта, выберите вкладку Контроль скорости.

В предложенном меню вы можете выбрать:

• оставить без ограничений;
• фиксированное ограничение скорости – можно задать любое фиксированное ограничение превышения независимо от данных дорожного графа;
• контроль скорости по картографическим данным – можно задать допускаемое превышение скорости с учетом данных дорожного графа.

В программе Навител Мониторинг доступна возможность анализировать стиль вождения объекта мониторинга. Данная функция поможет выявить случаи нецелесообразного обращения с транспортным средством, составить характеристики водителей для последующего устранения штрафных и аварийных ситуаций.

Чтобы настроить отчет о качестве вождения, выберите интересующий объект, нажмите , в открывшемся окне выберите вкладку Качество вождения.

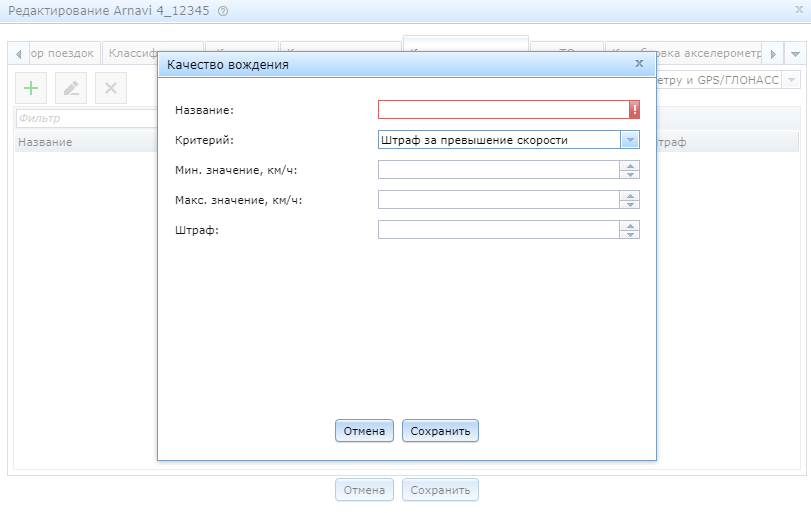

Нажмите , введите название для отчета, критерий определения стиля вождения, установите максимальное и минимальное значения, превышение которых будет приниматься как нарушение, а также штраф за нарушение.

Нажмите кнопку Сохранить.

Критерий — это основной параметр, который служит для определения качества вождения. Программа Навител Мониторинг позволяет работать со следующими критериями: превышение скорости, ускорение, торможение, поворот, опасная езда по неровной дороге.

Штрафной балл за превышение скорости

В соответствующих полях выставляются значения превышения (минимальное — максимальное) в км/ч, которые будут фиксироваться как нарушение. Оценка качества вождения по превышению скорости определяется по ограничениям доступного графа дорог. Однако, есть возможность в дополнительных настройках создать контрольные зоны, в которых можно указать мин./макс. скорость, на которой фиксируется нарушение. Для определения данных используются датчики превышения скорости, длительности превышения скорости и определения скорости по спутникам.

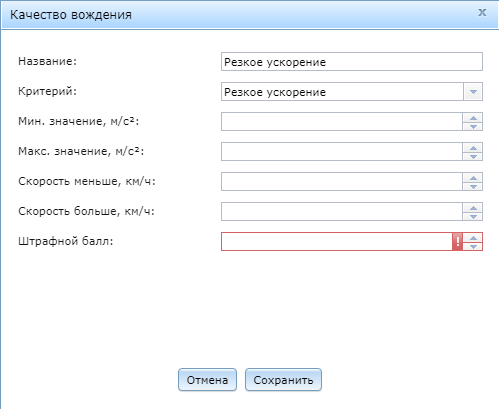

Резкое ускорение

Параметр, который служит для определения неоправданно резкого разгона транспортного средства. В соответствующих полях выставляются значения (минимальное — максимальное) в м/с², которые будут фиксироваться как нарушение.

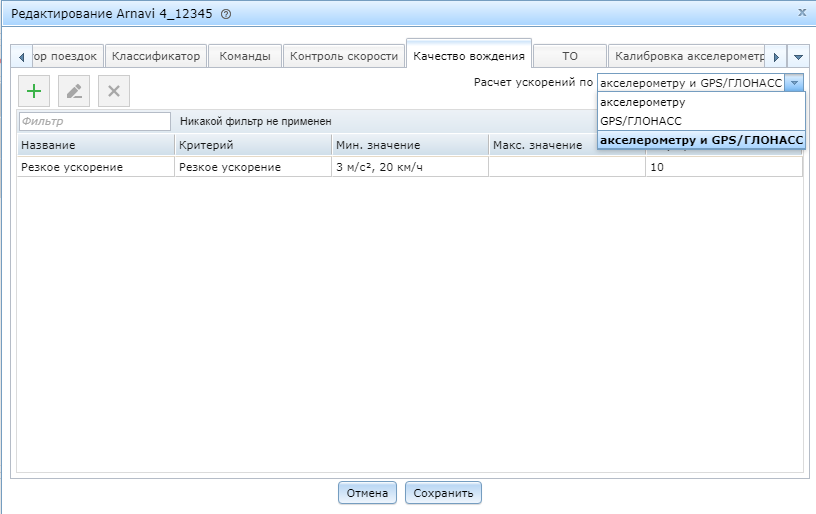

Для расчета ускорений при определении качества вождения могут использоваться данные GPS/GLONASS и акселерометра (если он установлен на трекере) по отдельности и комплексно.

Резкий поворот

Параметр, который на основании курса при прохождении поворота, а также ускорения транспортного средства позволяет оценить качество выполнения данного маневра. В соответствующих полях выставляются значения (минимальное — максимальное) в м/с², которые будут фиксироваться как нарушение. Для определения значений данного критерия используются датчики величины резких поворотов, датчики опрокидывания и нагрузки на ось.

Резкое торможение

Параметр, который служит для определения неоправданно резкого снижения скорости транспортного средства. В соответствующих полях выставляются значения (минимальное — максимальное) в м/с², которые будут фиксироваться как нарушение. Для определения значений данного критерия используются датчики количества резких и экстремальных торможений.

В соответствии с заданными настройками система фиксирует так называемые пики нарушений, затем выставляет для каждого пика значение, а также распознает и фиксирует интервалы, на которых присутствуют найденные пики. Далее, если у Вас имеется несколько критериев резкого вождения с различными настройками превышения значения, то система определяет, под какой именно критерий подходит данное нарушение.

Опасная езда по неровной дороге

Параметр, который служит для определения опасной езды транспортного средства по неровной дороге.

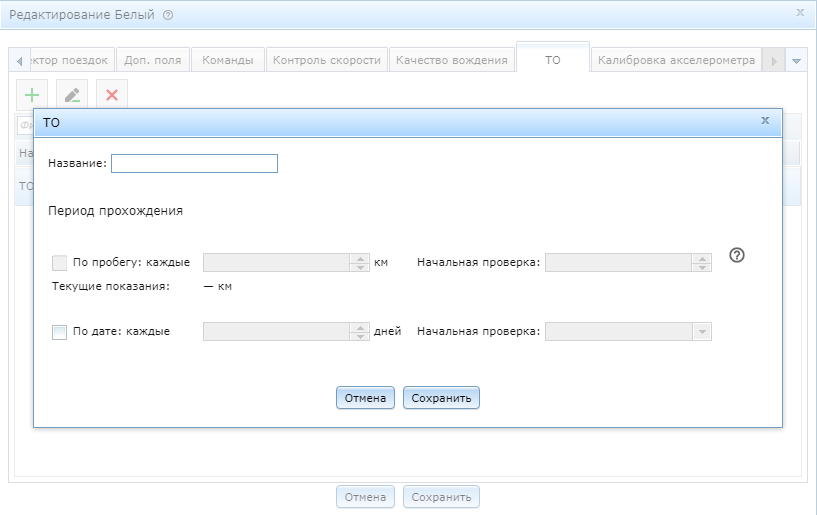

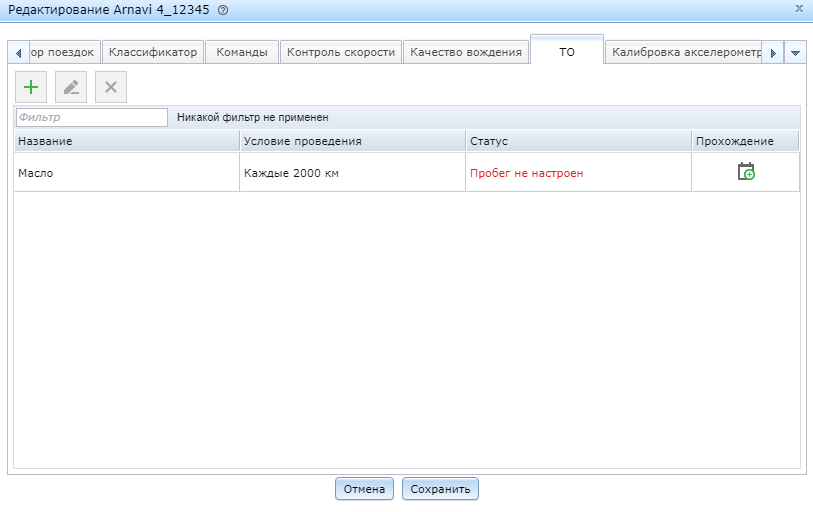

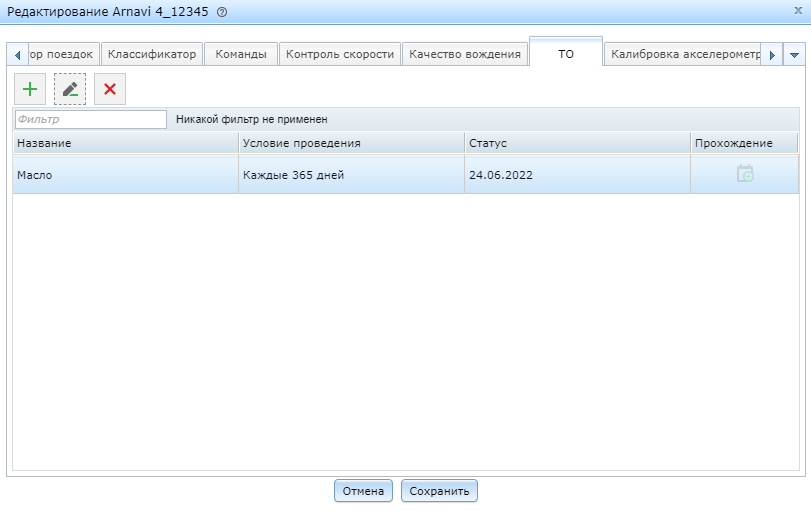

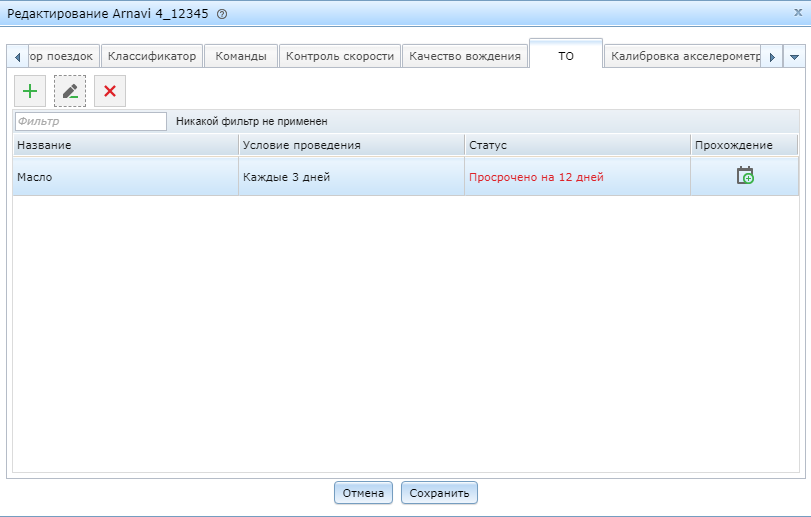

Объекту мониторинга можно создать правила прохождения технического обслуживания. Для создания правила перейдите в окно редактирования свойств объекта, выберите вкладку ТО и нажмите . В открывшемся окне введите название и отметьте период прохождения объектом ТО: по пробегу, по дате или по обоим параметрам одновременно.

Для расчета ТО по пробегу в поле каждые укажите интервал в километрах, через который объекту будет требоваться прохождение ТО. В поле Начальная проверка укажите значение пробега, от которого будет вестись отсчет.

Для создания правила прохождения ТО по дате в поле каждые укажите период в днях, через который будет требоваться прохождение ТО, а во втором поле – дату начальной проверки. Нажмите кнопку Сохранить по завершении внесения данных.

В колонке Статус отобразится дата прохождения следующего ТО.

Чтобы правило вступило в силу, необходимо в окне редактирования ОМ нажать кнопку Сохранить.

Примечание: для расчета ТО по пробегу необходимо настроить пробег на вкладке Детектор поездок. Если пробег не настроен, после сохранения правила в колонке Статус отобразится «Пробег не настроен».

В программе реализована возможность фильтрации правил. Для поиска с использованием фильтра введите нужные вам данные. В рабочей области останутся только те правила, которые соответствуют запросу. Чтобы убрать фильтрацию, нажмите в поле ввода или Очистить фильтр справа от него.

Также правила могут быть отсортированы по названию, условию проведения ТО или статусу.

Чтобы отредактировать правило, выделите его в списке, нажмите , внесите необходимые правки и нажмите кнопку Сохранить.

Для удаления правила нажмите кнопку . Чтобы принять сделанные изменения, в окне редактирования ОМ нажмите кнопку Сохранить.

Чтобы отметить прохождение ТО, в соответствующей колонке нажмите кнопку . В открывшемся окне, в поле Фактическое прохождение, укажите дату прохождения ТО (или пробег на момент прохождения ТО) и нажмите кнопку Сохранить.

Если в программе по окончании указанного в правиле периода не отмечено прохождение ТО объектом, в колонке статуса отображается отметка с текстом «Просрочено на n дней», где n – количество дней просрочки.

Существует два метода определения положения трекера относительно ОМ – ручной и автоматический.

По умолчанию положение трекера определяется автоматически. При необходимости в ручном режиме в соответствующих полях описывается ориентация трекера относительно транспортного средства.

Чтобы вручную откалибровать положение трекера относительно ОМ, выберите интересующий объект, нажмите .

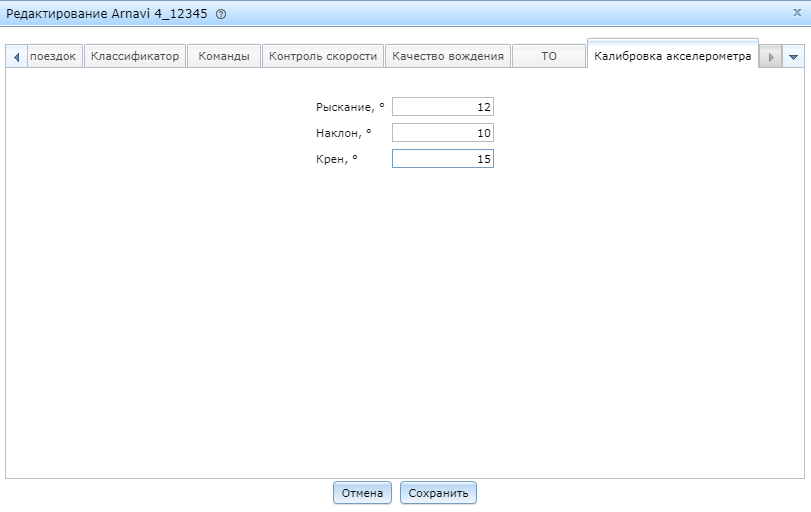

В открывшемся окне выберите вкладку Калибровка акселерометра.

Введите соответствующие полям значения и нажмите Сохранить.
