Редактирование шаблона уведомления

Для редактирования шаблона уведомления выполните следующие шаги:

1. В рабочей панели, в разделе Уведомления, выделите шаблон, который необходимо изменить, затем нажмите .
2. Внесите необходимые правки.
3. Нажмите Сохранить

Закрыть

Удаление шаблона уведомления

Для удаления шаблона уведомления выполните следующие шаги:

1. В рабочей панели, в разделе Уведомления, выделите шаблон, который необходимо удалить, затем нажмите .
2. Подтвердите выбор, нажав кнопку ОК.

Закрыть

Журнал уведомлений

Для отображения журнала уведомлений в правом верхнем углу раздела Уведомления нажмите кнопку .

В окне журнала представлены все полученные сообщения. Система предусматривает установку фильтров отображения сообщений. Нажмите на кнопку чтобы открыть диалоговое окно Фильтр.

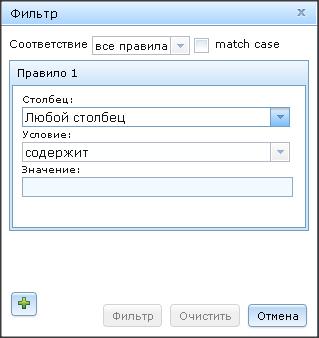

В окне Фильтр вы можете создавать правила фильтра. Для этого, во-первых, в правиле необходимо установить столбец уведомления, который будет сканироваться на предмет заданного значения. Затем необходимо задать условие, при выполнении которого должен срабатывать фильтр. Далее должно быть установлено значение условия.

Для удаления всех существующих фильтров в окне Фильтр нажмите кнопку Очистить. Для отображения информации, прошедшей фильтрацию по заданным параметрам, в окне Фильтр нажмите кнопку Фильтр.

Закрыть

История

Окно истории предназначено для отображения информации о перемещении объекта мониторинга за определенный период времени. Эта информация отображается как в виде списка событий, так и в виде трека на карте.

Окно История является разделом рабочей панели. Чтобы отобразить его, в рабочей панели выберите вкладку История.

Чтобы отобразить историю событий объекта:

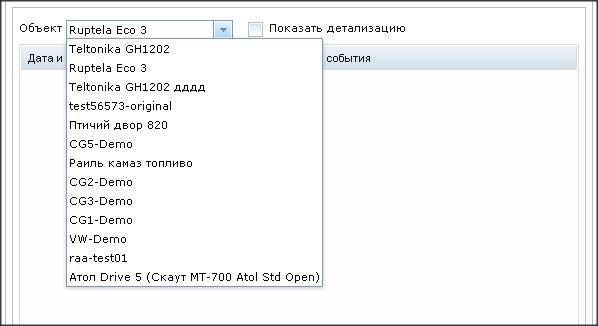

1. В разделе История рабочей панели, в выпадающем окне списка Объект, выберите объект мониторинга, историю событий которого вы хотите отобразить.

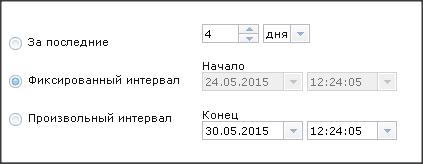

2. Внизу рабочей панели используйте временные фильтры для определения интервала времени, за которое вы хотите получить информацию о событиях.
   Чтобы включить отображение временных фильтров на рабочей панели, в меню Инструменты отметьте галочкой пункт Интервал слежения.



В разделе История в виде списка отобразятся все события объекта за указанный промежуток времени. Нажатие на событие в списке перенесет карту на место события и откроет адресную метку.

Для просмотра более детальной информации о событии отметьте галочкой поле Показать детализацию. Детальная информация будет представлена в виде таблицы. Для отображения в таблице последних данных, полученных системой, нажмите кнопку Обновить.

Подобно журналу уведомлений, в детализированной истории событий вы можете использовать фильтры. Для этого нажмите справа от поля Фильтр.

Откроется окно Фильтр, в котором вы можете создавать правила фильтра. Для этого, во-первых, в правиле необходимо установить столбец, который будет сканироваться на предмет заданного значения. Затем необходимо задать условие, при выполнении которого должен срабатывать фильтр. Далее должно быть определено значение условия.

Для удаления всех существующих фильтров в окне Фильтр нажмите кнопку Очистить. Для отображения информации, прошедшей фильтрацию по установленным параметрам, в окне Фильтр нажмите кнопку Фильтр.

Закрыть

Маршруты

В разделе Маршруты осуществляются операции, связанные с созданием маршрутов и регулированием движения по ним.

Процесс реализации функциональности маршрута в диспетчерской системе можно условно разделить на 3 этапа. В первую очередь необходимо создать маршрут с помощью последовательной установки его остановок/точек. После того, как маршрут будет создан, для него создается расписание. К расписанию прикрепляются транспортные средства, которые затем определяются в рейсы. Далее необходимо настроить уведомления, которые позволят вам фиксировать различные события транспортного средства по ходу маршрута, в том числе отклонения от маршрута, задержки, обгон расписания и т.д.

Закрыть

Создание маршрута

Чтобы создать маршрут:

1. Окно Маршруты является разделом рабочей панели. Чтобы отобразить его, в рабочей панели выберите вкладку Маршруты.



2. В рабочей панели, в разделе Маршруты, нажмите .
   Откроется меню создания маршрутов.

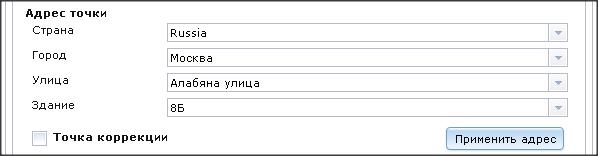

3. Задайте адрес начальной точки, заполнив соответствующие поля. Нажмите кнопку Применить адрес.



4. Нажмите кнопку в блоке Путевые точки. Задайте адрес следующей точки маршрута, заполнив соответствующие поля. Нажмите кнопку Применить адрес.

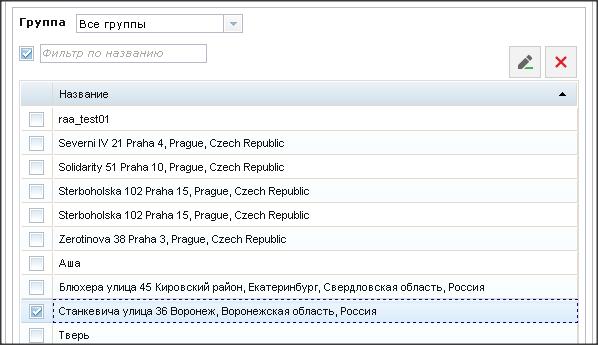

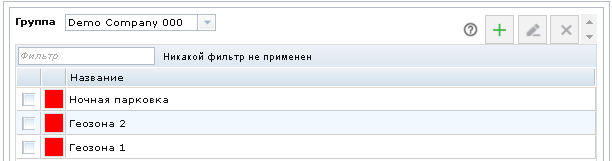

   Создавать точки маршрута можно также из существующих геозон и сохраненных ранее мест. Для этого в блоке Путевые точки нажмите кнопку Добавить из геозоны или Добавить из места.



5. Таким же образом создайте остальные точки маршрута.
   При добавлении последующих точек с помощью кнопки Добавить будет выпадать меню, где вы можете выбрать позицию в маршруте, которую должна занять новая точка. Позиция Последней означает, что точка станет конечной точкой маршрута.
   Позиция Первой означает, что точка станет начальной точкой маршрута. В этом меню можно также выбрать позиции После 1, После 2, После 3, и т.д., означающие, что точка будет определена в позицию, следующую за указанной номером точкой.
6. Используйте кнопки и если необходимо изменить порядок расположения путевых точек в маршруте.
   В диспетчерской системе Навител Мониторинг вы также можете создавать точки коррекции, которые позволяют корректировать геометрию маршрута. Точки коррекции не обязательны для посещения и используются исключительно для формирования правильного пути маршрута, если маршрут был проложен не так, как было запланировано. Чтобы создать точку коррекции, при создании промежуточной точки отметьте галочкой опцию Точка коррекции в блоке Адрес точки.
7. В блоке Свойства в меню создания маршрута укажите название нового маршрута, вид транспорта, для которого данный маршрут предназначен, и цвет отображения маршрута на карте.
   Когда все точки маршрута будут добавлены, программа рассчитает расстояние маршрута, а также время, необходимое выбранному типу транспортного средства на преодоление этого расстояния.
8. В настройке Контроль и точность прохождения выберите подходящую опцию и с помощью ползунка укажите предпочтительную степень отдаления от маршрута, при которой должны срабатывать уведомления "Уход с маршрута" и "Возвращение на маршрут".
   При выборе опции Только точки, уведомления будут обуславливаться положением объекта мониторинга относительно точек маршрута. При выборе опции Точки и маршрут, уведомления будут также обуславливаться положением объекта мониторинга относительно самой линии маршрута.



9. Нажмите Сохранить.

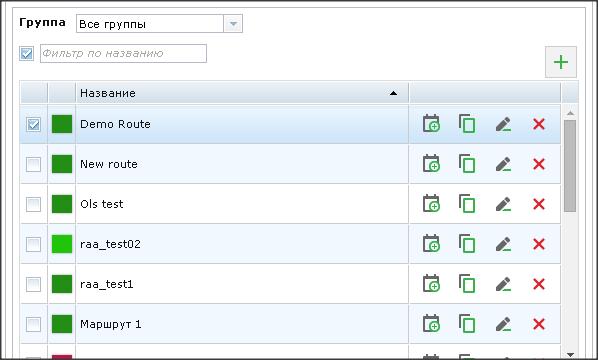

   Маршрут будет добавлен в список маршрутов. При нажатии на его название в списке маршрут отобразится на карте вместе со всеми его точками.

Для изменения маршрута, откройте окно его настройки, нажав кнопку в поле этого маршрута в списке маршрутов окна Маршруты, внесите необходимые изменения, затем нажмите Сохранить.

Для удаления маршрута в списке маршрутов нажмите кнопку в поле того маршрута, который необходимо удалить.

Чтобы копировать существующий маршрут, в разделе Маршруты рабочей панели нажмите кнопку в поле того маршрута, который необходимо копировать.

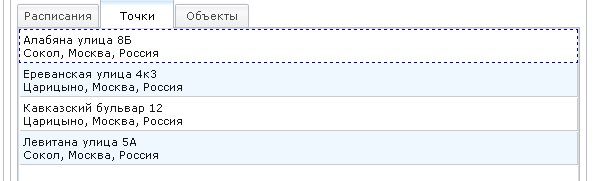

Чтобы в виде списка отобразить все точки выбранного маршрута, в разделе Маршруты рабочей панели выберите маршрут, затем в секции ниже откройте вкладку Точки.

Закрыть

Создание расписания

"Расписание" в Навител Мониторинг – временной план, в котором определяется время, необходимое для прохождения всего маршрута и каждой его отдельной точки.

Когда маршрут готов, вы можете создать расписание по маршруту. Для этого в рабочей панели, в разделе Маршруты, нажмите кнопку в поле того маршрута, для которого вы хотите создать расписание. Откроется окно Создание расписания. Выполните конфигурацию настроек согласно приведенной ниже инструкции:

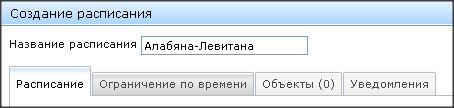

1. В левом верхнем углу окна Создание расписание задайте название, затем выберите вкладку Расписание.
   Если название не было задано, расписанию присваивается название, сгенерированное автоматически, указывающее начальное и конечное время расписания.

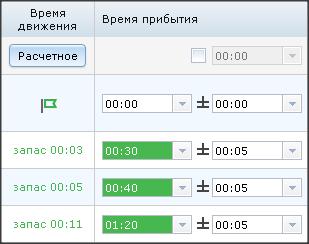

2. В таблице, в столбце Время прибытия, установите желаемое время прибытия транспортного средства в каждую точку маршрута.



3. В этом же столбце, справа от знака ±, укажите допустимые отклонения от времени прибытия к каждой точке или оставьте поля пустыми.
4. В столбце Время движения нажмите кнопку Расчетное, чтобы увидеть время движения между точками и получить прогноз о достаточности заданного времени на преодоление расстояния.



5. В столбце Время стоянки и Время отправления укажите время стоянки и время отправления транспортного средства для каждой из точек маршрута или оставьте поля пустыми.
   В столбце Возможен пропуск отметьте галочкой те промежуточные точки маршрута, которые вы хотели бы позволить пропускать. В столбце Контрольные точки отметьте галочкой пункт Произвольный порядок точек, если хотите установить свободный порядок посещения точек.
6. Перейдите во вкладку Объекты.
7. В списке слева выберите объекты, которые необходимо привязать к данному расписанию. Чтобы быстрее найти объекты используйте фильтры или выберите необходимую группу объектов из выпадающего списка.
8. С помощью стрелочек и перенесите необходимые объекты в список справа.



9. Нажмите Сохранить.
   Расписание будет добавлено в список расписаний этого маршрута.

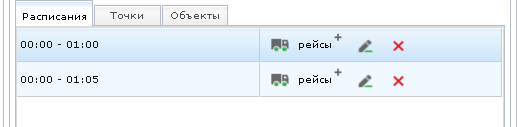

Во вкладке Расписание в правом верхнем углу находится всплывающее меню Сместить расписание на, с помощью которого вы можете сместить общее время расписания на заданный промежуток времени. Для этого во всплывающем меню выберите подходящий промежуток времени, затем с помощью кнопок + и – укажите, в какую сторону должно сместиться время расписания.

Если необходимо, в нижней части окна Создание расписания установите время прерывания, чтобы завершить рейсы, которые не закончены нормальным путем (прибытие в контрольную точку и получение статуса "Завершен"). Время прерывания – это время от начала рейса, через которое рейс из статуса "Начат" переходит в статус "Прерван". По-умолчанию время прерывания устанавливается автоматически равным времени от начала до окончания рейса.

Для изменения расписания, в разделе Маршруты рабочей панели, во вкладке Расписания, нажмите кнопку в поле того расписания, которое необходимо изменить. Откроется окно Редактирование расписания идентичное окну Создание расписания. Внесите необходимые изменения, затем нажмите Сохранить.

Для удаления расписания, в разделе Маршруты рабочей панели, во вкладке Расписания, нажмите кнопку в поле того расписания, которое необходимо удалить.

Закрыть

Создание рейсов

Под термином "Рейс" мы понимаем расписание для конкретного объекта в соответствии с установленным временным планом движения по маршруту. Рейсы бывают ручные и автоматические. Автоматические рейсы создаются сами, ежедневно. Чтобы включить автоматическое создание рейсов по заданному расписанию, в правом нижнем углу окна Создание расписания отметьте галочкой опцию Автоматическое создание рейсов.

Чтобы создать рейс самому:

1. В нижней части окна Создание расписания нажмите кнопку Создать рейсы вручную, либо в разделе Маршруты рабочей панели, выделив маршрут, в расписании которого необходимо создать рейс, откройте вкладку Расписания, затем нажмите кнопку в поле расписания, для которого вы хотите добавить рейс.



   Откроется окно Создать рейсы.
2. В окне Создать рейсы откройте вкладку Объекты и убедитесь, что для данного рейса выбран верный объект.
3. Нажмите кнопку Создать рейсы.
   Рейс будет создан и добавлен в список рейсов данного расписания. Список рейсов вы можете увидеть, переключившись с вкладки График на вкладку Рейс на карте.

Вы можете отобразить список всех объектов маршрута, назначенных на рейс. Для этого выберите маршрут из списка маршрутов рабочей панели и откройте вкладку Объекты.

Закрыть

Таблица и график рейсов

Если открыт раздел Маршруты рабочей панели, в нижней части карты автоматически открывается Таблица рейсов. В этой таблице содержится информация обо всех рейсах выбранного маршрута. В крайнем правом столбце находятся кнопки редактирования и удаления рейса. Переключитесь на вкладку График рейсов чтобы увидеть информацию о рейсах в виде графика.

Закрыть

Создание похожего рейса

Если необходимо создать еще один рейс в рамках того же расписания, но с такими же временными интервалами между точками, выполните следующие действия:

1. Во вкладке Расписания раздела Маршруты рабочей панели, нажмите кнопку в поле расписания, для которого вы хотите добавить рейс.
   Откроется окно Создать рейсы.
2. Вверху окна Создать рейсы, в раскрывающемся временном списке, выберите время, на которое текущие временные параметры рейса должны быть сдвинуты вперед.
3. В окне Создать рейсы откройте вкладку Объекты и убедитесь, что для данного рейса выбран верный объект.
4. Нажмите кнопку Создать рейсы.
   Рейс будет создан и добавлен в список рейсов данного расписания. Список рейсов вы можете увидеть, переключившись с вкладки График на вкладку Рейс на карте.

Закрыть

Ограничение по времени

Вы можете настроить исключения для автоматического создания рейсов. Для настройки исключений, в окне Создание расписания выберите вкладку Ограничение по времени.

Отметьте галочкой те ячейки, которые соответствуют дням или месяцам, когда рейсы должны создаваться автоматически, либо в столбце Время расписания установите промежуток времени, в пределах которого должны создаваться рейсы. Для этого отметьте галочкой пункт Время расписания, нажмите кнопку Добавить интервал и укажите его начальное и конечное время.

Вы также можете указать дату и время, до которых должно продолжать работать автоматическое создание рейсов. Для этого в окне Создание расписания, во вкладке Ограничение по времени, отметьте галочкой опцию Создать рейс до: и укажите дату и время, когда автоматическое создание рейсов должно прекратиться.

Закрыть

Создание уведомлений

После планирования рейсов необходимо настроить уведомления. Уведомления позволят вам получать информацию о событиях, связанных с рейсом расписания.

Чтобы настроить уведомления, выполните следующие шаги:

1. В окне Создание расписания откройте вкладку Уведомления.
2. В панели слева отметьте галочкой условие уведомления, которые необходимо включить.
3. В центральной панели выберите способ оповещения.
4. В панели справа установите шаблон сообщения путем последовательного расположения доступных элементов в текстовое поле с помощью кнопки Вставить.
5. Нажмите Сохранить.

Закрыть

Ретрансляторы

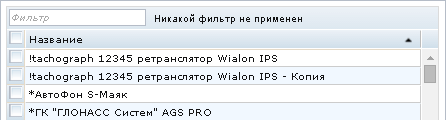

С помощью функциональности Ретрансляторы вы можете пересылать позиции объектов мониторинга диспетчерской системы в другую систему.

Чтобы настроить ретранслятор, выполните нижеследующие шаги:

1. На рабочей панели откройте вкладку Ретрансляторы.



2. В правом верхнем углу рабочей панели нажмите кнопку .
   Откроется окно Ретранслятор.
3. Заполните поля Название, Протокол, Хост, Порт и Группы доступа.
4. Из списка в середине окна отметьте галочкой объекты ретрансляции, затем, используя стрелочки и , переместите объекты в список справа.
5. Нажмите Сохранить.

Закрыть

Задания

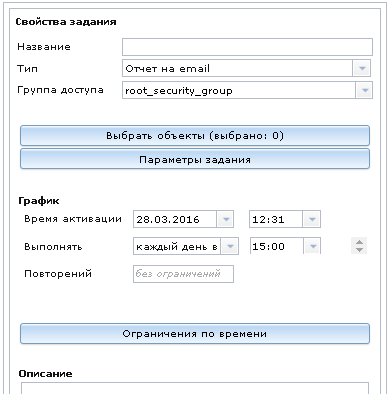

Объектам мониторинга можно давать различные задания (например, отчет на электронную почту). Чтобы создать новое задание, откройте вкладку Задания на рабочей панели.

Затем нажмите в правом верхнем углу.

Нажмите Выбрать объекты, чтобы выбрать те объекты, которым нужно будет выполнять задание.

Нажмите Параметры задания для более детальных настроек задания (например, для отчетов это шаблон отчета, интервал, за который составляется отчет и т.д.).

Нажмите Ограничения по времени, чтобы выбрать часы, дни недели, числа месяца, и месяца, в которые должно выполняться задание.

Закрыть

Отчеты

Программа предусматривает возможность создания отчетов по мониторингу транспортных средств. Открыть окно Отчеты можно, выбрав в строке меню пункт Отчеты.

В окне Отчеты вам будет предложено выбрать данные, которые вы желаете отобразить в отчете, объекты, по которым будут предоставлены данные, а также указать интервал времени, который должен покрываться в отчете.

Закрыть

Составление отчета

Чтобы составить отчет:

1. В левой панели окна Отчеты отметьте галочкой типы данных, которые вы хотели бы видеть в отчете.



2. В средней панели выберите объекты, по которым должны быть предоставлены эти данные. Можно использовать фильтр объектов, а также выбрать группу.



3. В правой панели определите интервал времени, по которому должен быть составлен отчет.



4. В нижней левой части окна нажмите кнопку Показать.

Закрыть

Шаблон отчета

В программе предусматривается возможность создания шаблонов отчета. Чтобы сохранить шаблон отчета, выполните первые 3 пункта инструкции по Составление отчета, затем нажмите кнопку Сохранить шаблон как, придумайте название и выберите группу доступа. После этого вы сможете использовать этот шаблон при составлении отчетов.

В программе предусмотрен набор стандартных шаблонов по формированию отчетов:

• Сводный отчет
• Отчет по расходу топлива
• Отчет по заправкам
• Отчет по поездкам
• Отчет по стоянкам
• Отчет по моточасам

Используя кнопки Сохранить шаблон и Удалить, можно изменить или удалить выбранный шаблон соответственно.

Удаление или изменение шаблонов по умолчанию невозможно.

Закрыть

Администрирование

С помощью этого раздела меню осуществляется управление пользователями, правами пользователей и компаниями.

Меню Администрирование расположено в строке меню программы, в нем доступно три пункта меню:

• Компании
• Пользователи
• Роли

Закрыть

Компании

Данный раздел меню предназначен для управления лицензиями системы. С помощью этого раздела вы можете создавать компании в рамках свей группы доступа и определять политику лицензирования компаний.

Для перехода в раздел, в строке меню выберите Администрирование, а затем щелкните Компании.

В открывшемся окне представлен перечень всех лицензий, доступных компании, с указанием количества пользователей, устройств, объектов мониторинга, времени истечения срока действия лицензии и даты создания лицензии.

Чтобы изменить настройки лицензии компании, выделите ее в списке и в блоке настроек справа нажмите кнопку Редактировать. Далее внесите необходимые изменения и нажмите кнопку Сохранить, либо нажмите кнопку Удалить и подтвердите удаление компании.

Для добавления новой компании, в блоке настроек справа нажмите Добавить, затем внесите необходимые данные и нажмите кнопку Сохранить.

Закрыть

Пользователи

В данном разделе меню представлен список пользователей с указанием компаний, в рамках лицензий которых они работают в системе, а также контактные данные пользователей.

Здесь вы также можете, при наличии Роли, создавать новых пользователей, а также изменять настройки и параметры существующих.

Закрыть

Добавление пользователя

Для добавления пользователя в систему выполните следующие шаги:

1. В строке меню выберите Администрирование, а затем щелкните Пользователи.



2. В открывшемся окне Пользователи, в блоке настроек справа, нажмите кнопку Добавить.
3. Внесите данные пользователя в соответствующие поля.
4. Нажмите Сохранить.

Пользователь будет включен в общий список. Вновь создаваемый пользователь получает доступ к функциям системы и определенным пользовательскими группам в рамках лицензии его компании в соответствии с определенным для него статусом (по умолчанию оператор, менеджер, администратор).

Закрыть

Редактирование данных пользователя

Для внесения изменений в данные пользователя выполните следующие шаги:

1. В строке меню выберите Администрирование, а затем щелкните Пользователи.



2. В открывшемся окне Пользователи выделите пользователя, параметры которого необходимо редактировать.
3. В правой части окна нажмите кнопку Редактировать.
4. Внесите необходимые изменения в соответствующие поля.
5. Нажмите кнопку Сохранить.

Закрыть

Роли

Этот пункт меню позволяет определять полномочия для каждого статуса пользователей программы, а также позволяет создавать новые статусы. Чтобы открыть окно Роли, в строке меню выберите Администрирование, а затем щелкните Роли.

В программе по умолчанию существует 3 роли, каждая со своим набором прав:

• Менеджер
• Администратор
• Оператор

Для создания новой роли:

1. В окне Роли, в блоке настроек справа, нажмите Добавить.
2. Задайте название роли и выберите компанию, для которой создается роль.
3. Ниже отметьте галочкой права, которые должны быть присвоены данной роли.
4. Нажмите Сохранить.

Для изменения роли:

1. В окне Роли выберите роль, которую необходимо редактировать.
2. В блоке настроек справа нажмите Редактировать.
3. Внесите необходимые изменения.
4. Нажмите Сохранить.

Закрыть

Инструменты

С помощью пунктов этого раздела меню можно осуществить поиск адресов на карте, измерить расстояние и площадь, включить проигрыватель треков, скоростной режим, а также регулировать отображение области Интервал слежения.

Закрыть

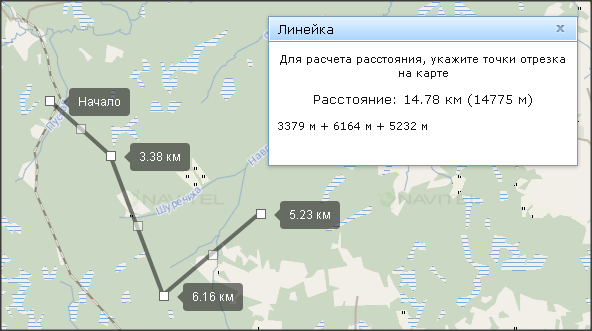

Линейка

Данная функциональность предназначена для измерения расстояния между точками на карте.
Использование линейки:

1. В меню Инструменты выберите пункт Линейка.
   Курсор мыши приобретет другую форму и откроется окно Линейка.

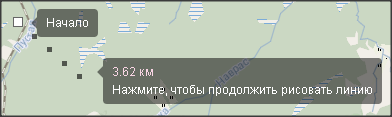

2. Одиночным нажатием левой кнопки мыши расположите на карте первую точку.
   Между курсором мыши и этой точкой проводится пунктирная линия.



3. Расположите на карте вторую точку.
   Формируется первый отрезок линии. В окне Линейка отображается его длина.



4. Расположите оставшиеся необходимые точки.
   Каждая последующая добавленная точка формирует дополнительный отрезок, прилегающий к предыдущему.
5. Чтобы закончить установку точек и зафиксировать все отрезки, нажмите на последнюю созданную точку.
   В окне Линейка отобразится сумма длины всех отрезков линии, а также длина каждого отдельного отрезка. Длина отрезков также отображается непосредственно над установленными точками на карте.



Закрыть

Площадь

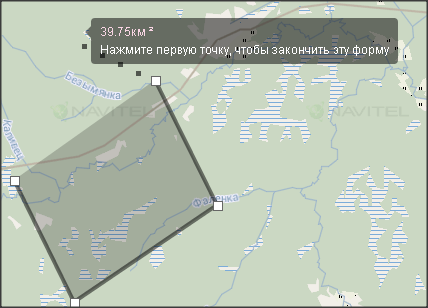

Функциональность Площадь предназначена для измерения площади и периметра выбранной области. Площадь работает по тому же принципу, что и Линейка, но для того, чтобы закончить установку точек, необходимо нажать на первую созданную точку. Использование площади:

1. В меню Инструменты выберите пункт Площадь.
   Курсор мыши приобретет другую форму и откроется окно Площадь.

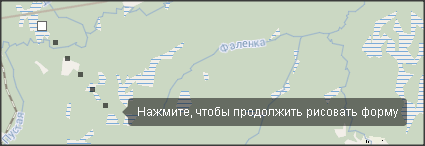

2. Одиночным нажатием левой кнопки мыши расположите на карте первую точку.
   Между курсором мыши и этой точкой проводится пунктирная линия.



3. Расположите на карте вторую точку.
   Формируется первая сторона области. Для создания области необходимо указать не менее 3 точек.
4. Расположите остальные необходимые точки.
   Программа автоматически формирует область, соединяя последнюю и первую созданные точки. Область закрашивается серым цветом, а в облаке над или рядом с ней указывается ее площадь.



5. Чтобы закончить установку точек и закрепить площадь, нажмите на первую созданную точку.
   В окне Площадь отобразится площадь и периметр выделенной области.



Закрыть

Поиск

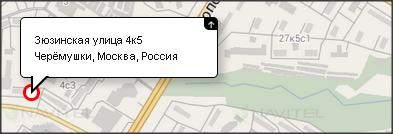

Чтобы найти на карте адрес, в меню Инструменты выберите пункт Поиск, либо воспользуйтесь комбинацией клавиш Shit + F, затем заполните поля адреса и нажмите ОК.

Закрыть

Проигрыватель треков

Чтобы включить проигрыватель треков, в котором вы можете включать и останавливать воспроизведение трека, а также регулировать скорость воспроизведения, в меню Инструменты отметьте галочкой пункт Проигрыватель треков.

Чтобы начать проигрывание трека какого-либо объекта, выберите объект из списка в разделе Объекты рабочей панели, затем используя график или интервал слежения, определите начало воспроизведения трека и нажмите кнопку начала проигрывания трека.

Здесь же можно остановить воспроизведения трека и изменить скорость воспроизведения.

Во время проигрывания трека камера автоматически перемещается вместе с объектом слежения.

Закрыть

Интервал слежения

Этот блок используется для определения временных интервалов, за которые необходимо отображать историю объекта.

Чтобы включить или выключить отображения блока Интервал слежения, в меню Инструменты отметьте галочкой пункт Интервал слежения.

Закрыть

Настройки

С помощью этого элемента строки меню вы можете изменить пароль вашего профиля в программе, изменить язык программы, сгенерировать ключ API, чтобы иметь возможность получать данные из диспетчерской системы с помощью сторонних программ, а также настроить, какая информация должна отображаться во всплывающем окне при нажатии на объект слежения на карте.

Чтобы изменить пароль:

1. На панели меню нажмите Настройки.
2. В открывшемся диалоговом окне выберите вкладку Пароль.
3. Сначала введите свой текущий пароль, затем дважды введите новый.
4. Нажмите Изменить.

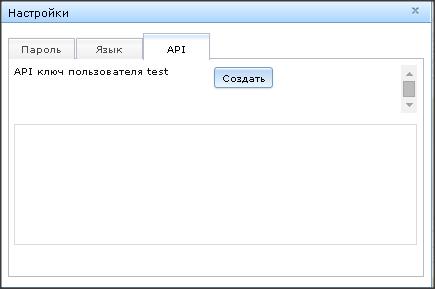

Для получения API ключа:

1. На панели меню нажмите Настройки.
2. В открывшемся диалоговом окне выберите вкладку API.
3. Нажмите кнопку Создать.
   Программа сгенерирует ключ и отобразит его в поле ниже.

Закрыть

Приложение

Закрыть

Подключение трекеров к программе

Таблица 1 – Поддерживаемые трекеры и данные для их настройки (см. главу Добавление нового объекта).

Закрыть

Настройка датчиков

Для настройки работы подключенных к трекеру датчиков, выполните следующие действия:

1. В рабочей панели Объекты выберите объект мониторинга, затем нажмите
2. Перейдите во вкладку Датчики.
3. Нажмите .
   Откроется диалоговое окно Конфигурация датчика.
4. В поле Датчик выберите тип настраиваемого датчика.
5. В поле Значение укажите вход трекера, который используется для подключения датчика.

При выборе некоторых датчиков, таких как "Зажигание" или "Тревожная кнопка", в окне Конфигурация датчика дополнительно появляется поле Порог. В поле Порог необходимо указать пороговое значение напряжения. Напряжение ниже данного значения будет соответствовать 0, выше – 1, что позволит программе интерпретировать и отображать информацию о статусе датчика. Пороговое значение напряжения прописывается в документации к трекеру или может быть определено программой-конфигуратором.

Кроме того, в окне истории доступна информация о напряжении на конкретном входе в разные моменты времени, благодаря чему вы можете сопоставлять эти данные с фактическим состоянием датчика на объекте.

Выбрав в поле Датчик тип "Дополнительный датчик", вы увидите два новых поля слева во вкладке Общие – Название и Тип датчика. В первое поле можно ввести произвольное название для нового датчика, а второе содержит то, что раньше содержало поле Датчик вверху, с добавлением типа "Произвольный датчик".

После настройки информация с датчиков отображается в детализированном окне истории.

Типы датчиков и их функции

Настройка дополнительных датчиков

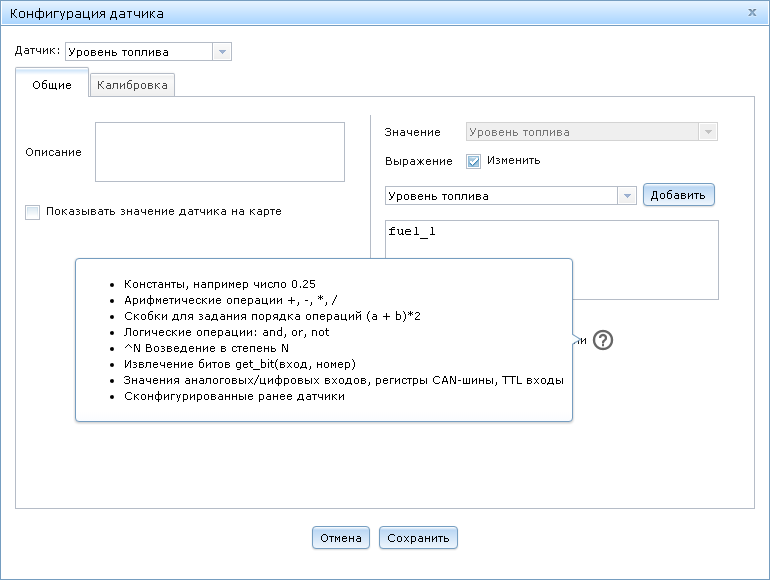

При выборе значения датчика, это значение отображается в поле Выражение внизу. Поставив флажок в поле Изменить, вы получите возможность редактировать это выражение. Для этого по очереди выберите нужные значения и нажмите Добавить. Нажав на вопросительный знак справа от надписи "Доступные параметры и операции", вы увидите список параметров, символов, а также арифметических и логических операций, которые помогут вам создавать собственные выражения.

Это можно использовать для настройки дополнительных датчиков. Далее приведены два примера:

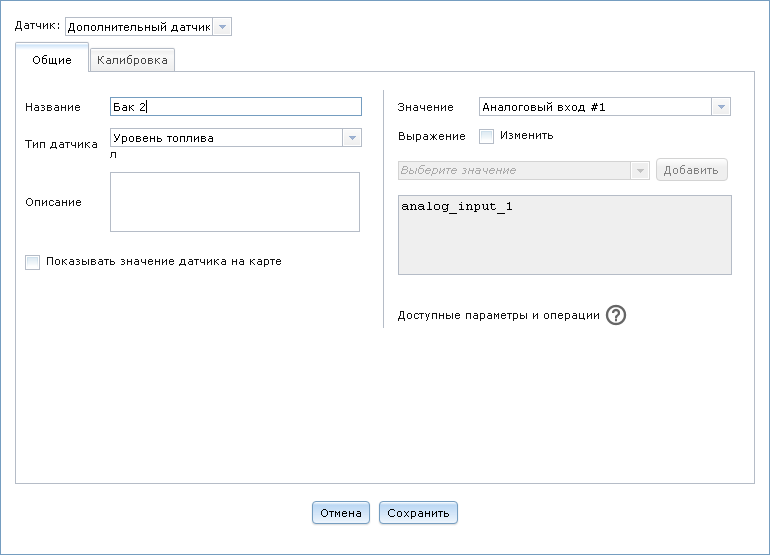

1) Есть грузовик с двумя баками. На каждый бак установили по одному датчику уровня топлива, подключив их к аналоговым входам #0 и #1 трекера соответственно. Тогда нужно настроить эти датчики так, как показано на картинках:

(тип датчика в данном случае нужен для указания единицы измерения).

Дополнительные датчики не могут быть использованы в создании отчетов. Для того, чтобы уровень топлива фигурировал в отчетах, нужно настроить стандартный датчик уровня топлива следующим образом:

1. поставить флажок в поле Изменить
2. из списка созданных дополнительных датчиков выбрать "Бак 1" и нажать Добавить
3. ввести с помощью клавиатуры арифметический символ "+"
4. повторить пункт b, выбрав из списка "Бак 2"

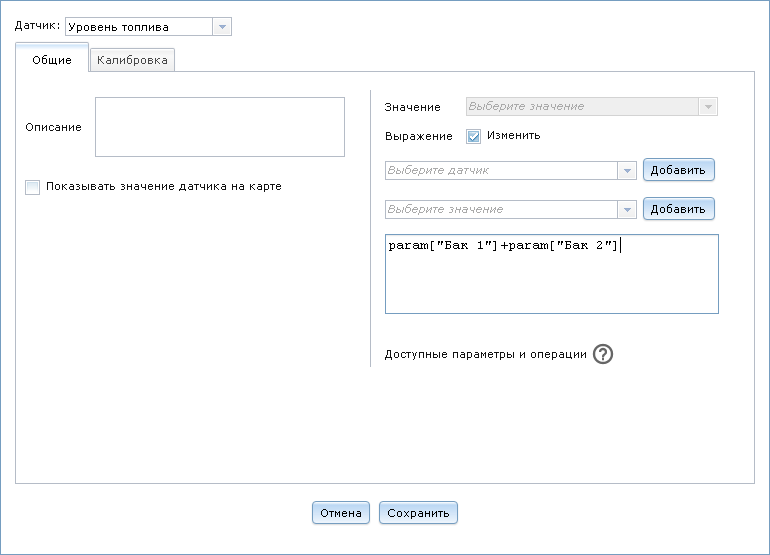

Должно получиться такое выражение:

Датчик "Уровень топлива", вместо своего обычного значения, будет использовать сумму значений датчиков "Бак 1" и "Бак 2".

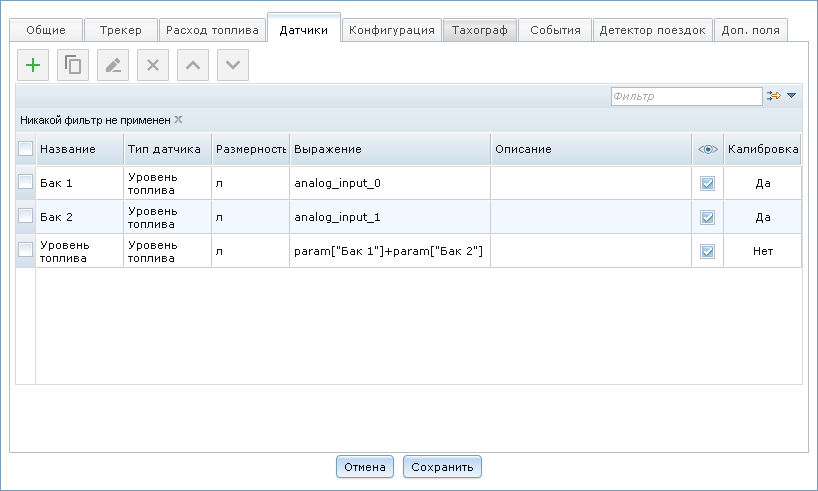

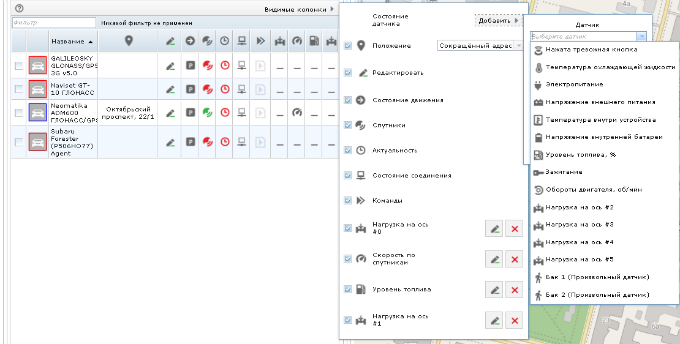

Список датчиков будет иметь такой вид:

Порядок настройки датчиков очень важен!

2) Нужна информация о том, на сколько километров хватит оставшегося в баке бензина. Зная, например, что 15 литров бензина хватает на 100 километров, можно настроить дополнительный датчик таким образом:

1. в поле Тип датчика указать "Произвольный датчик".
2. в поле Выражение вставить значение "Уровень топлива" (fuel_l), затем с помощью клавиатуры дописать "/15*100", получив такое выражение – "fuel_l/15*100".

В списке датчиков это будет выглядеть так:

Обратите внимание на то, что единицы измерения указаны в названии – произвольные датчики не имеют собственной размерности.

Закрыть

Глоссарий

Лицензия – основание для оказания услуг поставщиком сервиса потребителю сервиса. Лицензия определяет рамки оказания услуги через указание ограничений, например по сроку действия, количеству пользователей или количеству машин.

Базовая компания - клиент, потребитель сервиса (физическое или юридическое лицо, располагающее парком автомобилей).

Пользователь – сотрудник либо иное лицо, имеющее отношение к базовой компании.

Объект мониторинга – транспортное средство с установленным GPS-GSM трекером, за которым осуществляется наблюдение в системе.

GPS трекер (GPS-контроллер) – устройство приёма-передачи данных для спутникового мониторинга автомобилей, людей или других объектов, к которым оно прикрепляется, использующее Global Positioning System для точного определения местонахождения объекта.

Трек – записанный с помощью трекера маршрут транспортного средства, который может быть отображен на карте.

POI (англ. point of interest) – объект инфраструктуры, достопримечательность, природный объект и т.д., координаты и информация о котором нанесены на карту.

Группа доступа – специальный объект, относительно которого проверяются права пользователя при доступе к объектам системы.

Полномочия – права пользователя на объекты, относящиеся к некоторой группе доступа.

Закрыть
